色素炭黑加工色漿注意事項，高色素炭黑在色漿中如何分散
現在色素炭黑在很多行業都可以應用，尤其是在油墨、油漆、油料、塑料等制品中能起到很好的著色作用，尤其是高色素炭黑應用更廣泛，不過現在很多行業喜歡先把高色素炭黑做成色漿在應用在行業中。這里玖陸靈碳黑網的小鹿編輯就為大家介紹一下色素炭黑加工色漿注意事項，高色素炭黑在色漿中如何分散，高色素炭黑如何分散成色漿？炭黑樹脂色漿配比。

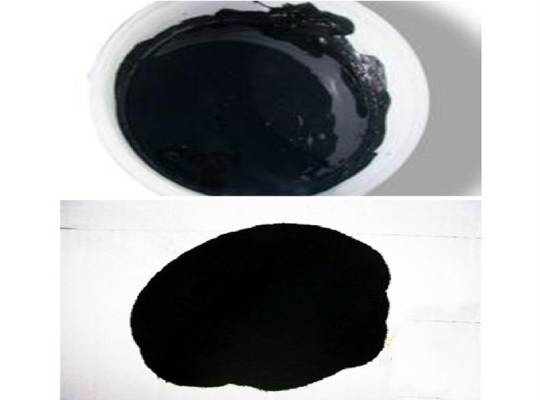

色素炭黑能不能直接當色漿用？
色素炭黑是不能直接當作色漿使用的，即使是高色素炭黑也不能直接當色漿用，這是因為典型的色漿配方含有樹脂、某種溶劑、顏料和少量的填料和助劑。色素炭黑只是色漿配方中的顏料。想要了解炭黑色漿必須選用色素炭黑嗎的朋友，可以點擊閱讀：炭黑色漿必須選用高色素炭黑嗎？
色素炭黑制備色漿幾點注意事項
- 如果色漿粘度高，在稀釋時要緩慢，稀釋的基料要逐步小批量加入。否則會形成大團塊或凝膠似的小顆粒色漿，很難進一步分散開，后一種情況的出現會造成涂膜表面粗糙、發臟和起粒。
- 無論色漿的粘度是低或高，對稀基料的加入都不能太快。否則會造成膠體休克，從而形成炭黑的絮凝，色澤下降，色相變黃，或這幾種現象的組合。
- 正常的色漿在緩慢加入稀釋基料的同時，應不斷地攪拌或研磨，使它處于較軟的狀態。
- 應特別注意色漿或稀釋基料的溫度，不應將冷基料加入到熱色漿中。否則會發生膠體震擾，而造成絮凝，色澤下降等現象。這種情況在寒冷的天氣時特別多，操作人員常會從溫度遠低于需要的倉庫或戶外儲存處對稀釋基料來進行操作。
- 顏料含量很高的色漿不應儲存太久，因為兌稀基料并不是一種良好的膠體穩定劑。色漿制備好后盡快兌稀制成涂料是較為安全的。這對于基料來講若顏料含量過高也應該這樣做。
- 應正確選擇兌稀用樹脂或基料，始終要記住最終涂料的技術指標要求。應使用最合適的基料，潔凈，不含任何膠粒，沒有雜質。雜質往往會造成“起粒”“沾污”或“砂粒”等現象，破壞涂膜外觀。
- 在一些使用溶劑和稀釋劑的涂料體系中，不應使用溶劑和基料不相溶的配套體系，否則會出現基料的固體份的沉淀和絮凝現象，顏料也會隨之析出。在生產時，這種現象可能發現不了，但是在用戶的倉庫或工廠中放置時，基料的析出會逐漸變得嚴重。
高色素炭黑在色漿中如何分散？
高色素炭黑的分散性能優異，吸油量低，具有優異的耐候性、耐酸堿性。雖然高色素炭黑的分散性能優異，不過中色漿中還需要注重高色素炭黑的分散問題，因為，炭黑分散的好壞會直接影響到炭黑的黑度、色相和遮蓋能力，直接影響到用戶最終的使用效果。
- 通常情況下炭黑的原始粒徑小、結構低、揮發份低分散困難，反之則相對容易些。中選擇色漿中用高色素炭黑的時候，可以選擇粒徑大、結構高的炭黑。
- 色漿中的基料、溶劑和樹脂的性能都會非常顯著地影響炭黑的最終分散情況，尤其是炭黑用樹脂的選擇，在做色漿的時候可以選擇與炭黑相容性好的樹脂促進分散。
- 高色素炭黑在使用之前可以多研磨一段時間，再使用會更好的分散。
高色素炭黑如何做成色漿？
高色素炭黑是黑色的，黑色色漿也是黑色的，因此有一部分朋友認為，黑色色漿就是高色素炭黑加入一部分水攪拌成液體就可以做成的，即使不是這樣的高色素炭黑也是占黑色色漿中的絕大部分。其實并不是高色素炭黑并不溶于水，也無法直接加入水就可以攪拌成色漿的，而且高色素炭黑在黑色色漿中占的比例并不是最高的，最高的是樹脂。
炭黑樹脂色漿配比方法
高色素炭黑是色漿中常用的黑色顏料，色漿中還有樹脂作為載體還會加如各種助劑，可以說色漿是由載體樹脂、填料和各種助劑三部分組成，其實不同的色漿選用的高色素炭黑與樹脂是不同的。炭黑在色漿中的比例還是可以的，一般含量在30%左右，不過炭黑在色將的配比受到炭黑比表面積和吸油值的影響。而載體樹脂在色漿的比例更加高，可以說色漿中有一大半都是樹脂，不過也要看用在什么行業的色漿，通常樹脂在色漿配比在50%以上，其他的就是各種助劑了，如分散劑等。
水性炭黑色漿配方
水性炭黑炭黑現在是新型的炭黑色漿，這里就為大家介紹一種水性炭黑色漿配方供大家參考。高色素炭黑：40份、分散劑：8份、樹脂：252份、二甲苯：200份，總計500份。當然具體水性炭黑色漿配方還是要根據自己廠家的情況來配置，如果分散性不好可以多加一些分散劑。
其實每個行業應用的炭黑色漿有不同的要求，最合適的才是最好的。色漿在有些行業的應用是可以使用低端橡膠炭黑來制備黑色漿的。此外，還有不同色素炭黑分散難度是不一樣的，需要的分散助劑體系也不同，例如高色素炭黑不易分散，就需要在配比色漿的時候多加入一些分散劑。
